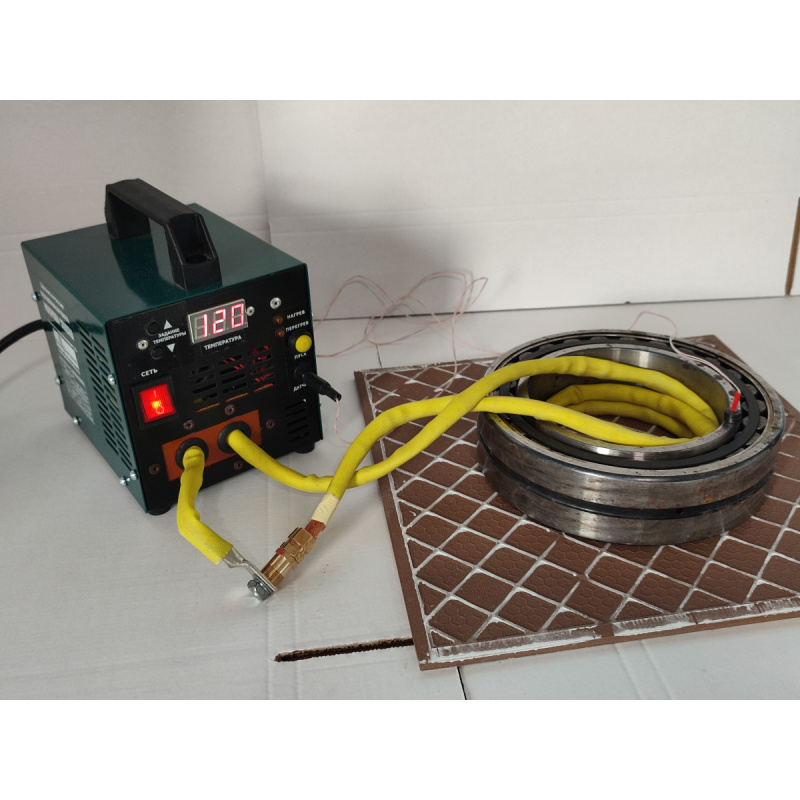

Нагреватель индукционный "МИКРОША-3000ПШ"

Индукционный нагреватель подшипников МИКРОША-3000ПШ с гибким индуктором, разработанный и производимый компанией "НАША ЭЛЕКТРОНИКА", предназначен для нагрева металлических деталей – подшипников, шестерен, зубчатых колёс, втулок и т. п. для горячей посадки и снятия с вала, до установленной пользователем температуры в пределах от 0 до 250 град. С. Принцип действия основан на создании вихревых токов в нагреваемой детали, а так как металл оказывает значительное сопротивление проходящему через него электрическому току, то и разогревается, поглощая энергию поля излучателя, выполненного в виде гибкого индуктора. Индукционный кабель не греет деталь, как нихромовая электроплита, токи, наводимые в металлической детали, разогревают её изнутри. Изоляционные материалы, такие как пластмасса, стекло, керамика, дерево и т.п. не обладают электрической проводимостью и токи в них не циркулируют. Индуктор создает подобные токи и в немагнитных металлах, таких как медь и алюминий, но из-за их низкого электрического сопротивления нагрев таких металлов незначителен. Кроме того, возникает сложность с креплением магнитного датчика температуры к немагнитным металлам.

Индукционный нагреватель подшипников МИКРОША-3000ПШ позволяет нагревать подшипники с внутренним диаметром колец от 20 до 300 мм. Минимальный размер подшипника определяется размерами разъёма индукционного кабеля (18 мм). МИКРОША-3000ПШ позволяет нагревать подшипники массой до 15 кГ до 110 - 120 град. С.  Время нагрева зависит от конечной температуры и массы предмета. При нагреве до 120 градусов это займёт от 3-х до 20 минут. При более высокой температуре и массе время нагрева увеличится. Несмотря на небольшие размеры, магнитный терморезистор имеет тепловую инерцию, поэтому, например, если при нагреве маленьких деталей подавать полную мощность в катушку индуктора, то деталь будет нагреваться быстрее, а показания термодатчика будут отставать, пока он нагреется от детали. Таким образом, чтобы не возникало перегрева, МИКРОША-3000ПШ автоматически определяет размер детали по скорости нагрева и соответствующим образом регулирует требуемую мощность. Именно этим объясняется необходимое минимальное время не менее 3-х минут, для точного цикла нагрева. Пользователю не требуется оценивать размеры нагреваемого предмета и устанавливать примерный уровень мощности оборудования, как в некоторых импортных аппаратах. МИКРОША-3000ПШ автоматически и непрерывно сам изменяет мощность, подаваемую на гибкий индуктор, в соответствии с алгоритмом нашей программы. Необходимо только задать требуемую температуру и нажать кнопку "ПУСК". По окончании цикла нагрева подача мощности выключится и раздастся длительный звуковой сигнал. При последовательном нагреве нескольких деталей термодатчику требуется дополнительное время для охлаждения перед запуском нового цикла нагрева, ввиду его тепловой инерции. В этом случае необходимо дать ему остыть. Текущая температура датчика непрерывно отображается на индикаторе. Работать необходимо в огнестойких перчатках, так как и деталь и кабель нагреваются в процессе работы. Разъём индукционного кабеля сильно греется. Не прикасайтесь к нему голыми руками !

Схема нагревателя, в отличие от индукционной плиты, позволяет работать со сколь угодно малой нагрузкой (деталью), либо без неё, с немагнитными металлами и не боится холостого хода без нагрузки, просто мощность, поглощаемая немагнитными металлами будет ниже в 2-3 раза и нагрев будет идти медленнее. Добавятся сложности с креплением термодатчика. В процессе работы можно передвигать деталь, снимать, ставить на уже включённый на цикл нагрева аппарат, это не вызовет повреждения силовых транзисторов, просто будет автоматически изменяться в резонансная частота, подстраиваясь под новые реалии. Печатная плата МИКРОШИ-3000ПШ покрывается, как и на всех наших аппаратах, компаундом «Виксинт-ПК68», защищающим плату от пыли и грязи.

Комплект поставки:

индукционный нагреватель (аппарат) с нагревательным кабелем длиной 1,5 м,
магнитный терморезистор,
паспорт.
Страна производства - РОССИЯ
апряжение и частота электросети, В/Гц    230
Потребляемая мощность, ВА    0 - 3000
Потребляемый ток, А    0 - 13
Диапазон рабочих частот, кГц    16-40
Напряжение на индукторе с рабочей частотой, В    0 - 30
Ток индуктора с рабочей частотой, А    0 - 270
Допустимая индуктивность индуктора, мкГн    0,5 - 1,5
Процент нагрузки, ПН%    80%
Масса аппарата с гибким индуктором, нетто, кГ    2,8
Масса брутто, в комплекте, кГ    3,15
Габаритные размеры аппарата (длина, ширина, высота), мм    170х140х190
Длина нагревательного индукционного кабеля, м    1,5
Температура эксплуатации, град. С    0 +40
Контроль температуры нагрева, град. С    0 - 250
Внутренний диаметр нагреваемых деталей, мм    20 - 300
Внешний диаметр нагреваемых деталей, мм    20 - 300
Максимальная масса нагреваемой детали, кГ    15
Размагничивание    Не намагничивает
Регулировка мощности нагрева    Автоматически
Время нагрева до 120 град. С, минут    3 - 20
